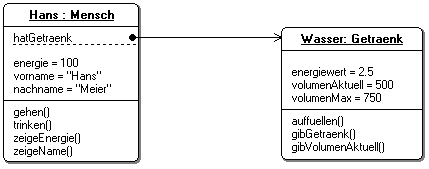

Objektdiagramm mit Beziehung

Die zwei Objekte stehen in einer Beziehung: der Mensch hat ein Getraenk.

Die Beziehung wird durch einen Pfeil dargestellt. Der Pfeil mit offener Pfeilspitze geht von Mensch zum Getraenk.

Im Objekt, welches das andere Objekt hat, wird eine Variable ergänzt ("hatGetraenk"). Mit Hilfe dieser Variablen kann der Mensch auf das andere Obhejt zugreifen.

Implementationsklassendiagrammmit Beziehung

Im Klassendiagramm gibt es zwei mögliche Schreibweisen:

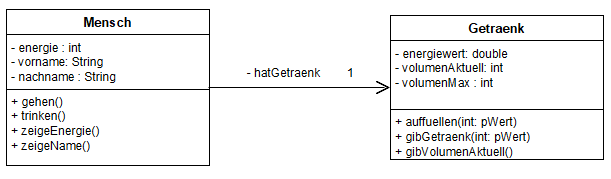

Variablenname an dem Pfeil


Variablenname im Kasten
